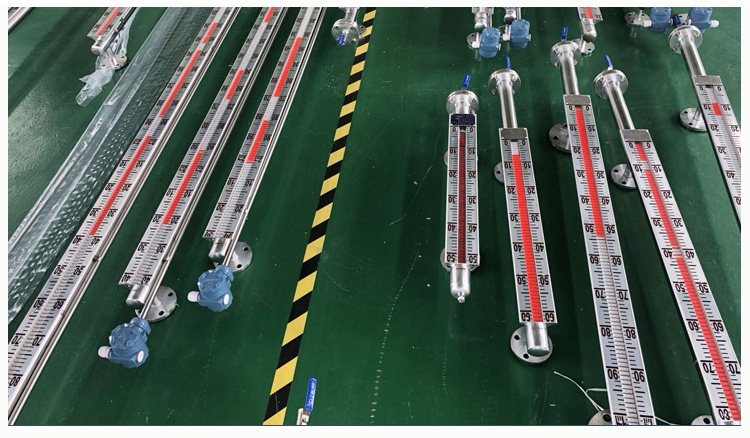

法蘭磁翻板液位計
- 品*：JKM/凱銘儀表
- 型號：JKM-UHZ
- 測量范圍：0～12m
- 精度等級：±10mm
- 公稱通徑：DN20-DN100
- 適用介質：水 化工原料 油 液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：≤400℃
- 供電方式：24VDC
- 訂貨號：QXL749436CXD

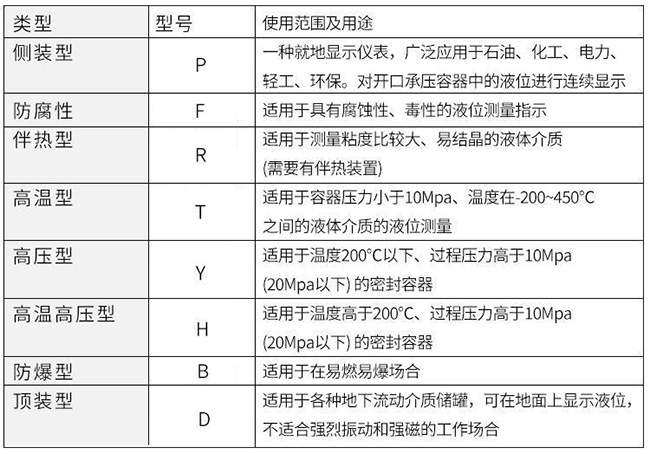

法蘭磁翻板液位計功能與適用范圍

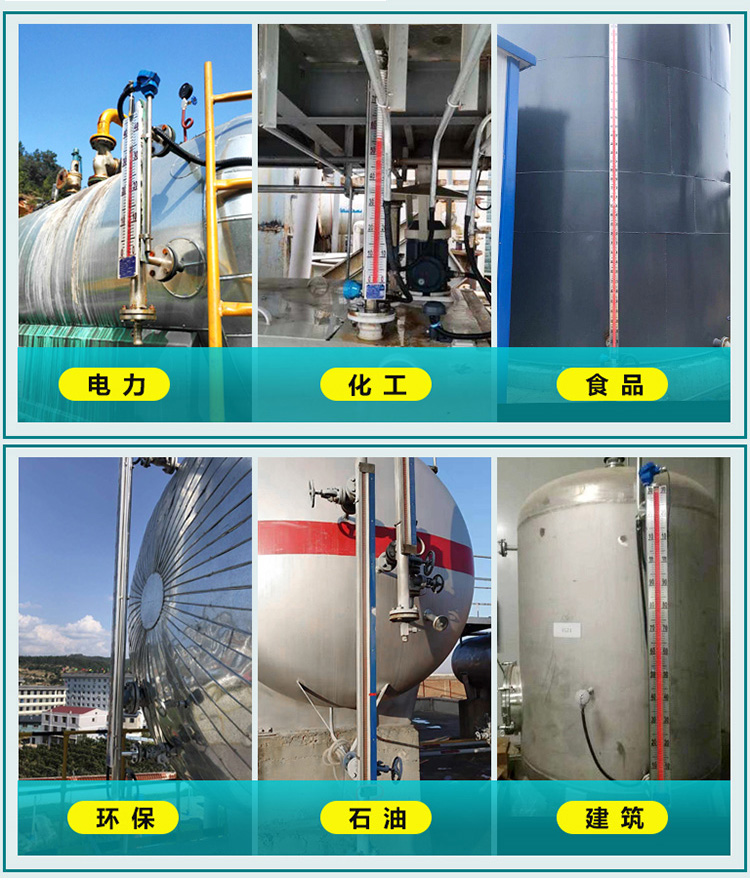

磁性浮子液位計(以下簡稱液位計)。適用于工業生產過程中各種承壓（或敞開）貯液設備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位的檢測 。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號，通過一定的電氣裝置達到自動控制和測量液位的目的。
液位計是具有可靠的安全性的檢測儀表，由于具有磁性耦合的隔離密閉結構。尤其適用于易燃、易爆和腐蝕有毒液體的液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。
液位汁具有就地顯示的直讀式特性，不需多組液位計組合， 可以單體進行全量程測量。設備少開孔，顯示清晰，標志醒目， 讀數直觀等優點 。

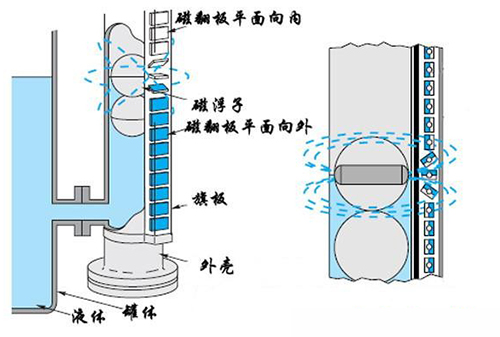

法蘭磁翻板液位計工作原理
液位計是利用其內部的磁性浮子隨液位變化產生的磁位移，使得液位視窗的紅白磁翻柱作相應的翻轉來指示液位的高度。當浮子下降時，由紅色轉為白色，紅色始終表示液位的高低。
法蘭磁翻板液位計特點
1.適用于容器內液體介質的液位測量，除現場顯示外，可配遠傳變送器、液位控制器等設備。
2.顯示直觀醒目，顯示方向可根據用戶要求改變顯示方向。
3.測量范圍大，不受容器高度限制。
4.顯示器組件與被測介質完全隔離，故密封性好可靠，安全。
5.結構簡單，安裝方便，維修簡易。
6.耐腐蝕，防爆。

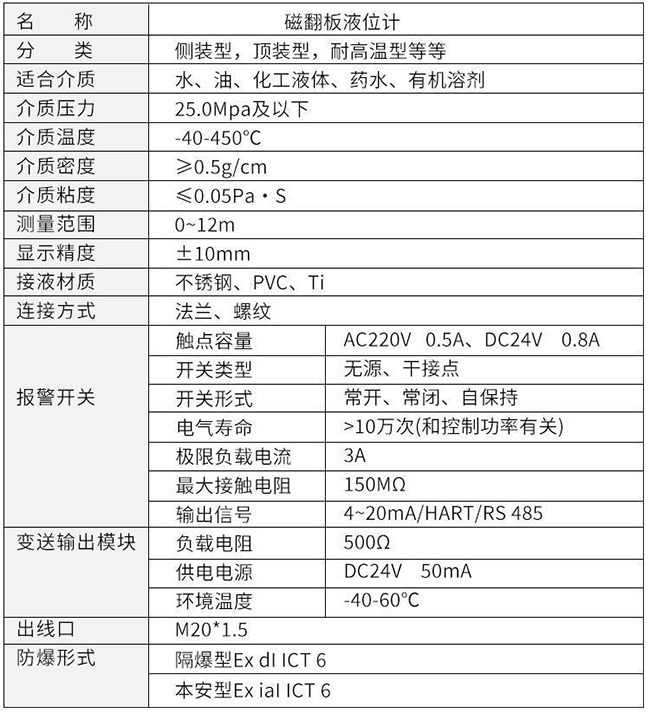

法蘭磁翻板液位計主要技術參數

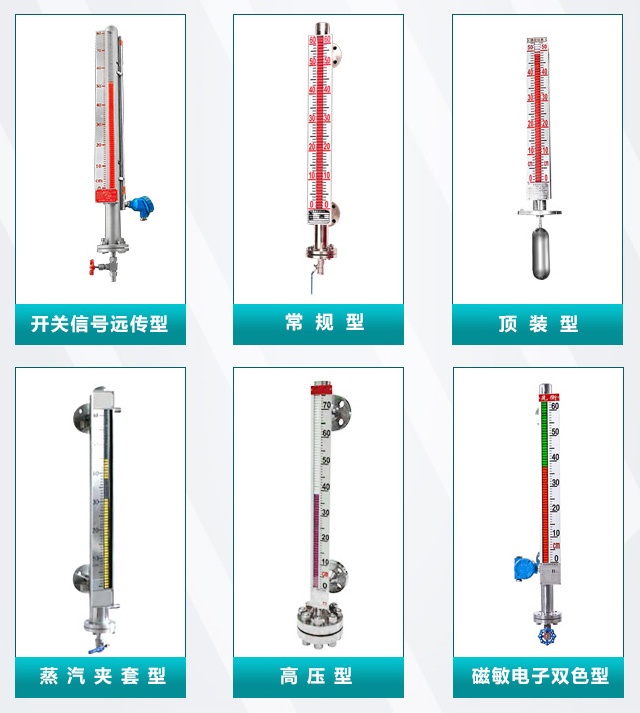

法蘭磁翻板液位計結構與外形尺寸
法蘭磁翻板液位計應用須知
1.側裝式液位計與被測容器的上下分液管間*好各裝一只截止閥門以便打開或關閉液位計；另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
2.安裝液位計時，法蘭中心線垂直度≤4%，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭（或耳朵攀）作固定支撐以增加強度。
3.配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm，與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，*好單獨穿鐵管鋪設，或用 屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
4.選用液位控制器，其觸點容量均以阻性負載設計，如用非阻性或大力功率負載則要用中間繼電器轉換。
5.對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。
6.外形結構中的盲區（L1）與介質密度有關。故不同介質有不同的盲區。

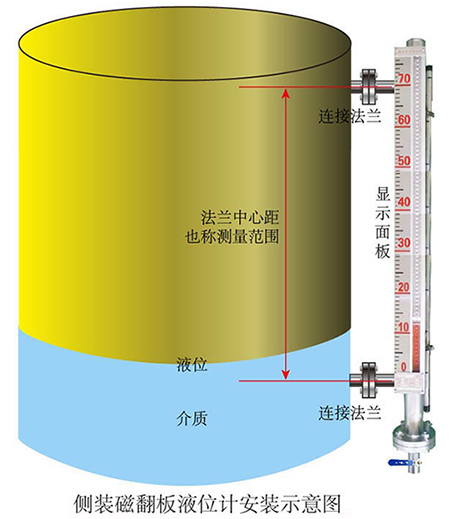

法蘭磁翻板液位計安裝使用與維護
1.液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
2.液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。
3.液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4.液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈或亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
5.因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過程中不使浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。
6.根據介質情況，可定期找開排污法蘭清洗主體管沉淀物質。
法蘭磁翻板液位計訂貨須知
用戶在選用液位計時請注明一下幾點：
1.型號規格
2.被測介質名稱和密度。
3.工作壓力
4.工作溫度
5.測量范圍
6.連接法蘭（標準）
7.配套儀表
8.特殊要求
液位計配套儀表系列
一、液位變送器
1.概述
a.液位變送器概述。
該變送器作為本廠磁性浮子液位計的配套儀表，用抱箍帶將變送器的傳感部分固定在磁性浮子液位的主體管外側，使其處于液位計同一磁耦合系統中，利用傳感部分內的干簧管受磁性浮子組件中磁鋼磁場吸合作用，將液面的變化轉換為電阻信號輸出。
該電阻信號經過電路模塊轉換為二線制的4-20mA輸出，該信號直接與本廠的智能型數顯儀表配套，實現對液位遠距檢測和控制。
2.主要技術參數
a.精度：（L≥1000mm）±1.5%F.S；（L＜1000mm）±2.5%F.S
b.測量范圍：300-6000mm
c.輸出信號：二線制4-20mA DC
d.工作溫度：-10℃～+80℃
e.傳輸距離：1000m（4-20mA 導線橫截面 ＞0.8mm）
f.出線接口螺紋：M20*1.5內螺紋
g.防護等級：IP65
h.防爆等級：d Ⅱ BT4-6 ia Ⅱ CT4-6
3.外形結構
注：a.與磁翻板液位計一起選型訂貨
b.接線盒型式與安裝型式任選但要注明
4.調試
a.整體調試：因液位變送器與磁性翻柱液位計出廠時經調校合格后用抱箍固定在一起，用戶安裝前可進行整體調試（移動磁性浮子組件，使顯示器顯示位置應與變送器輸出相對應）。
b.單獨調試：可將變送器從型液位計上拆下，用磁鋼處于變送器的零位標記處，此時輸出應為4mA。再把磁鋼置于滿度標記，此時輸出為20mA，若零位滿度超差，即可調節零位電位器和量程電位器，反復調整直到達到符合技術條件為止，調好后要重新牢固在液位計主體管外側。必須注意液位計的下連接法蘭中心線必須對準顯示器刻度標尺的零位和變送器輸出零位標記處。
|
